產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 截止閥系列 > 美標Y型緊湊鋼制截止閥
下一條：美標緊湊型鋼制截止閥

上一條：已經沒有了

產品介紹

適用標準

鋼制截止閥，API602
溫度和壓力，ASME B16.34
結構長度，ASME B 16.10
端法蘭， ASME B 16.5
對焊端，ASME B 16.25
承插焊，ASME B 16.11
螺紋端，ASME B1.20.1
試驗標準，API 598

設計說明

栓接閥蓋
壓力自密封
明桿，圓形或錐形閥瓣
閥座由閥體表面直接加工（不銹鋼）
支架和閥蓋一體
升降式或非升降式手輪
法蘭、承插焊或?qū)付?br> 水平安裝

標準材料規范

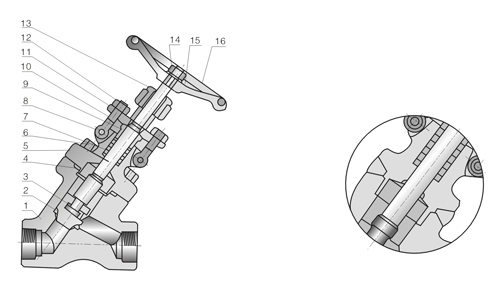

No Components?
name		 F6a A105 A105 F6aHFS Lf2 304 F11 F6aHF F304(L) 304(L) F316(L) 316(L) F91 410HF
1 Body A105 A105+HF LF2 F11+HF F304(L) F316(L) F51
2 Disc F6a F6a F304 F6aHF F304(L) F316(L) F51
3 Stem 410 410 304 410 304(L) 316(L) F51
4 Gasket 304+Corrugated SS+Graphite
5 Bonnet A105 A105 Lf2 F11 F304(L) F316(L) F51
6 Bolt B7 B7 F7 B16 B8(M) B8(M) B8M
7 Pin 410 410 410 410 304 304 304
8 Gland 410 410 304 410 304 316 F51
9 Gland Eyebolt B7 B7 L7 B16 B8(M) B8(M) B8M
10 Gland A105 A105 LF2 F11 F304 F304 F304
11 Gland nut 2H 2H 2H 2H 8(M) 8(M) BM
12 Yoke Nut 410 410 410 410 410 410 410
13 Locks the nut 35 35 35 35 35 35 35
14 Name plate AL AL AL AL AL AL AL
15 Hand wheel A197 A197 A197 A197 A197 A197 A197

主要外形尺寸和質量 Class 800

栓接閥蓋，外螺紋閥桿和支架
設計按照 BS 5352

R.P - 1/2 3/4 1 11/4 11/2 2 21/2
F.P 1/4 3/8 1/2 3/4 1 11/4 11/2 2
L 98 98 98 111 140 140 155 170
W 100 100 100 125 160 160 180 200
H 180 180 180 188 280 280 295 350
d 7 9 13 17.5 23 30 35 46
Weight(kg) 2.6 2.6 3.8 4.6 9.3 9.3 14 19.6

R.P - 1/2 3/4 1 11/4 11/2 2 21/2
F.P 1/4 3/s 1/2 3/4 1 11/4 11/2 2
L 79 79 92 100 140 140 155 170
W 100 100 100 125 160 160 180 200
H 198 198 198 207 80 280 295 350
d 7 9 13 17.5 23 30 35 46
Weight(kg) 1.8 1.8 2.0 3.5 8.0 8.0 12 16

主要外形尺寸和質量 Class 900~1500

栓接閥蓋，外螺紋閥桿和支架
設計按照 BS 5352

F.P 3/8 1/2 3/4 1 11/4 11/2 2
L 98 111 111 140 140 155 170
W 100 125 125 160 160 180 200
H 175 175 215 216 254 305 350
d 9 12 15 20 28 32 40
Weight(kg) 2.6 4.6 4.6 9.3 9.3 14 19.6

主要外形尺寸和質量 Class 900~1500

焊接閥蓋，外螺紋閥桿和支架
設計按照 BS 5352

F.P 3/s 1/2 3/4 1 11/4 11/2 2
L 92 100 100 140 140 155 170
W 100 125 125 160 160 180 200
H 175 207 207 280 280 295 350
d 9 12 15 20 28 32 40
Weight(kg) 1.8 3.5 3.5 8.0 8.0 12 16

主要外形尺寸和質量 Class 2500

焊接閥蓋，外螺紋閥桿和支架
設計按照 ASME B 16.34

F.P 3/s 1/2 3/4 1 11/4 11/2 2
L 186 186 186 186 232 232 310
W 200 200 20 200 280 280 300
H 329 329 329 329 350 350 383
d 9 11 14 19 25 28 35
Weight(kg) 12.3 12.3 11.6 10.8 28.0 26.4 43.8

主要外形尺寸和質量 Class 2500

壓力自密封閥蓋，外螺紋閥桿和支架
設計按照ASME B 16.34

F.P 3/s 1/2 3/4 1 11/4 11/2 2
L 186 186 186 186 232 232 310
W 200 200 20 200 280 280 300
H 333 333 333 333 406 406 383
d 9 11 14 19 25 28 35
Weight(kg) 12.3 12.3 11.6 10.8 28.0 26.4 43.8
