產品介紹
結構及用途
該閥用于生活供水和消防供水并聯供水系統中，正常情況供生活用水，當火災發生或消防用水時，閥門自動關閉生活用水，確保足夠的消防用水。當消防停止用水時壓力減少，閥門自動恢復生活用水，該閥使用系統無須另設專門的消防單獨貢稅管道，大大地節省可工程建設成本和日常的用水量。該閥控制靈敏、安全可靠、調試簡單、使用壽命長。

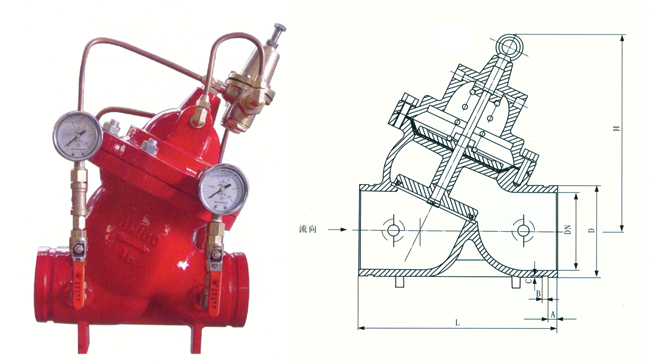

主要外形及連接尺寸
| 公稱通徑 DN（mm） |
D |
L |
A |
B |
C |
F |
H |
| 50 |
57 |
185 |
14.5 |
9.5 |
2.2 |
250 |
300 |
| 60 |
| 65 |
76 |
200 |
14.5 |
9.5 |
2.2 |
300 |
320 |
| 80 |
89 |
225 |
14.5 |
9.5 |
2.2 |
315 |
350 |
| 100 |
108 |
305 |
16 |
9.5 |
2.2 |
340 |
365 |
| 114 |
| 150 |
159 |
350 |
16 |
9.5 |
2.2 |
400 |
425 |
| 165 |
| 168 |
| 200 |
219 |
445 |
19 |
13 |
2.5 |
470 |
480 |
| 250 |
273 |
540 |
19 |
13 |
2.5 |
520 |
530 |
| 300 |
325 |
600 |
19 |
13 |
3.3 |
620 |
625 |
| 350 |
377 |
650 |
25 |
13 |
3.3 |
700 |
680 |
| 400 |
426 |
700 |
25 |
13 |
5.5 |
780 |
760 |
| 450 |
480 |
750 |
25 |
13 |
5.5 |
850 |
810 |
| 500 |
530 |
800 |
25 |
13 |
5.5 |
930 |
900 |
| 600 |
630 |
900 |
25 |
13 |
5.5 |
1100 |
1050 |
