產品介紹
結構及用途
該閥主要安裝于水池或水塔的進口處，當水位達到設定的高度時，主閥由有浮球?qū)чy控制關閉進水口停止供水，當水位下降后，主閥由浮球?qū)чy開關控制打開進水口向水池或水塔供水，實現自動排水。
該閥液位控制精度高，不受水壓干擾，可注意安裝位子，密封性能可靠，安裝、維護、調試、檢查方便、使用壽命長（浮球?qū)чy可與主閥分離安裝）。
特點
1、關閉嚴密可靠。采用牢固的O型環密封，利用液壓原理使閥盤關閉力與進水壓力成正比，密封可靠性高。
2、過流量大。閥體采用全通道流線型直流式設計，液體阻力小、流量大。
3、運行安全。利用水利操作，可自動控制水塔或水池的液面，液位控制準確度高。
4、使用維護方便。主閥安裝在水池外面，調試檢查方便，維修簡單。

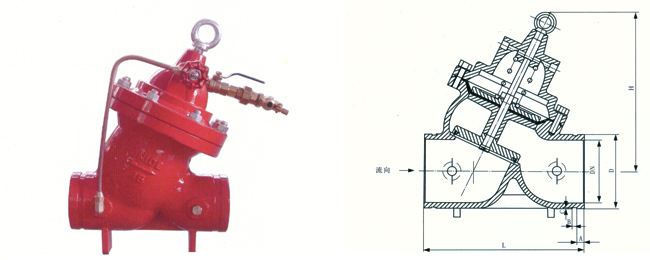

主要外形及連接尺寸
| 公稱通徑 DN（mm） |
D |
L |
A |
B |
C |
F |
H |
| 50 |
57 |
185 |
14.5 |
9.5 |
2.2 |
250 |
190 |
| 60 |
| 65 |
76 |
200 |
14.5 |
9.5 |
2.2 |
300 |
205 |
| 80 |
89 |
225 |
14.5 |
9.5 |
2.2 |
315 |
225 |
| 100 |
108 |
305 |
16 |
9.5 |
2.2 |
340 |
275 |
| 114 |
| 150 |
159 |
350 |
16 |
9.5 |
2.2 |
400 |
335 |
| 165 |
| 168 |
| 200 |
219 |
445 |
19 |
13 |
2.5 |
470 |
415 |
| 250 |
273 |
540 |
19 |
13 |
2.5 |
520 |
485 |
| 300 |
325 |
600 |
19 |
13 |
3.3 |
620 |
555 |
| 350 |
377 |
650 |
25 |
13 |
3.3 |
700 |
625 |
| 400 |
426 |
700 |
25 |
13 |
5.5 |
780 |
670 |
| 450 |
480 |
750 |
25 |
13 |
5.5 |
850 |
720 |
| 500 |
530 |
800 |
25 |
13 |
5.5 |
930 |
775 |
| 600 |
630 |
900 |
25 |
13 |
5.5 |
1100 |
900 |
