產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 蝶閥系列 > 對夾式中線蝶閥
下一條：自動保壓液控蝶閥

上一條：美標凸耳式蝶閥

產品介紹

結構及用途

本閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節作用，具有;1)結構簡單、體積小、重量輕；2)啟閉迅速、省力、流體阻力小；3)調節性能好，可在0～90°靈敏調節，適用于給排水、高層建筑、消防、石油、化工、醫藥、食品等管路上作為啟閉或調節使用。

產品制造及驗收標準

設計標準 Standards of design:GB12238、API609、JIS B2064；
結構長度 Face to face/End to end:GB/T15188.2
法蘭標準 Standard of flange:GB4216、GB9113、GB9115
試驗標準 Testing standards:GB/T13927、JB/T9092

主要技術參數

公稱通徑 DN(mm)?
Nominal diameter		 4042000
公稱壓力 PN(MPa) 0.25 0.6 1.0 1.6
試驗壓力 (MPa) 殼體強度 0.375 0.9 1.5 2.4
密封性能? 0.275 0.66 1.1 1.76
適用介質 水、油品、蒸汽、海水、酸類
工作溫度 (℃)
 椽膠 丁晴橡膠 乙丙橡膠 聚四氟
PTFE		 硅橡膠 氟橡膠
0.60 -204+80 -40-+150 -40- +150 -70-+25 -15-+250

主要零件材料

零件名稱 材質
闕體 鑄鐵、球墨鑄鐵、鑄銅、不銹鋼、鉻鎳鉬鈦鋼
蝶板 鑄鐵、球墨鑄鐵、鑄銅、不銹銅、鉻鎳鉬鈦鋼
閥桿 碳鋼、不銹鋼、鉻鎳鉬鈦鋼
密封面 氯丁膠、丁晴膠、乙丙膠、氟塑料
填料 氟塑料、柔性石墨、橡膠、 v型墊

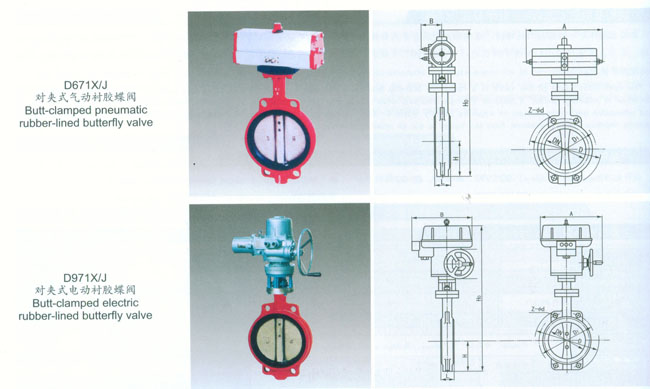

結構簡圖

主要外形及連接尺寸

公稱通徑 DN(mm)

 公稱壓力 PN(MPa) 連接尺寸 外形尺寸
L D D1 Z-φd D71×/J D371X/J D671X/J D971X/。 ?
H Ho A B H0 A B H0 A B H0 A B
40 1.0/1.6 43 145 110 4-18 58 220 266 65 295 193 125 305 ? ? 420 125 125
50 43 165 125 4-18 63 235 266 65 306 193 125 316 180 65 438 125 125
65 46 185 145 4-18 70 250 266 65 320 193 125 330 180 65 453 125 125
80 46 200 160 4-18/8-18 83 275 266 65 345 193 125 385 245 72 478 125 125
100 52 220 180 8-18 105 316 266 65 385 193 125 435 240 72 519 125 125
125 56 250 210 8-18 115 340 310 65 410 193 125 450 240 72 713 325 245
150 56 285 240 8-22 137 376 310 65 445 193 125 625 350 93 749 325 245
200 60 340 295 8-22/12-22 164 470 370 90 570 283 165 720 350 93 843 325 245
250 68 395/405 350/355 12-22 206 ? ? ? 645 283 165 805 550 350 945 363 373
300 78 445/460 400/410 12-22 230 ? ? ? 740 334 175 840 600 350 1010 363 373
350 1.0 78 505 460 16-22 248 ? ? ? 765 334 175 885 600 350 1050 363 373
400 102 565 515 16-26 290 ? ? ? 875 425 210 975 600 350 1135 363 373
450 114 615 565 20-26 320 ? ? ? 940 425 210 1040 750 380 1220 465 413
500 127 670 620 20-26 345 ? ? ? 995 425 210 1095 750 380 1330 546 431
600 154 780 725 20-30 410 ? ? ? 1130 425 210 1230 750 380 1400 546 556
700 165 895 840 24-30 480 ? ? ? 1475 620 320 1475 750 380 1530 546 556
800 190 1015 950 24-33 525 ? ? ? 1535 620 320 1505 750 380 1600 546 556
900 203 1115 1050 28-33 585 ? ? ? 1660 620 320 1660 1250 380 1745 617 706
1000 216 1230 1160 28-36 640 ? ? ? 1760 620 320 1760 1500 580 1810 632 706
1200 254 1455 1380 32-39 755 ? ? ? 1995 620 320 1995 1500 580 2035 632 706
1200 0.6/0.25 254 1400/1375 1340/1320 32-34/32-30 755 ? ? ? 1995 620 320 1995 ? ? 2035 632 706
1400 279 1620/1575 1560/1620 36-34/36-30 885 ? ? ? 2360 620 320 2360 ? ? 2785 632 706
1600 318 1820/1785 1760/1730 40-34/40-30 1035 ? ? ? 2525 780 450 2525 ? ? 2620 715 835
1800 356 2045/1985 1970/1930 44-41/44-30 1175 ? ? ? 2860 780 450 2860 ? ? 2760 715 835
2000 406 2265/2185 2180/2130 48-48/48-30 1325 ? ? ? 3250 920 570 3250 ? ? 2920 715 835

注：①管網蝶閥GD71x、GD371x主要連接尺寸見上表；
②要求加長桿訂貨時應注明加長桿的長度。
