產品介紹
主要特點 Main Features
DK7K41H型蓄能罐式液控緩閉金屬密封止回閥和DX7K41X型蓄能罐式液控緩閉橡膠密封止回閥是我公司引進國外先進技術研制而成的新產品。
它兼有閘閥和止回閥的功能，具有較完善的液壓系統和電氣控制系統，即可現場操作，也可遠距離操作能實現泵閥聯鎖程序控制及微機集中控制能取代重錘式液控蝶閥，主要將重錘勢能變?yōu)榱黧w蓄能，節省了長期運行支承重錘所耗的能量，改善了液壓系統的保壓性能閥門可以全開、全閉、半開、也可以快關和緩閉，能按用戶實際要求設定程序，有效的防止生產破壞性水錘，保證管線安全運行，是一種理想的控制設備。

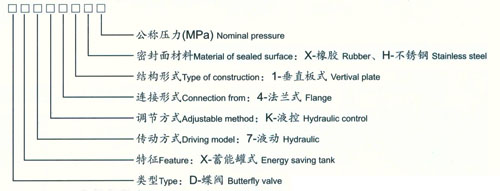

性能規范和型號意義
| 開閥時間(S) |
|
閥門通徑 |
可調? |
| ≤1200 |
≤1400 |
| 10-60 |
15-60 |
| 關閥時間(S) |
快關 |
1.2-25 |
2.30 |
| 慢關 |
2-60 |
4-60 |
| 關閥角度 |
快關 |
65°±10° |
| 慢關 |
25°±10° |

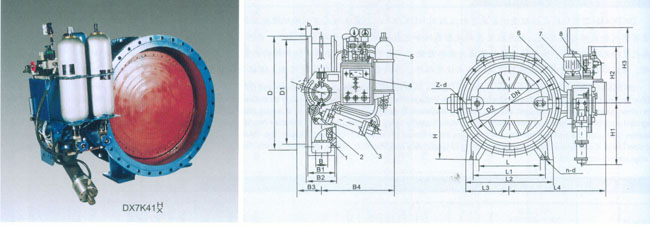

DX7K41H和DX7K41X型外形尺寸及連接尺寸
| 公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
主要連接尺寸 |
| D |
D1 |
b |
L |
L1 |
L2 |
L3 |
L4 |
| 1.0 |
200 |
340 |
295 |
28 |
|
|
|
168 |
720 |
| 250 |
395 |
350 |
28 |
|
|
|
200 |
770 |
| 300 |
445 |
400 |
28 |
|
|
|
235 |
795 |
| 350 |
505 |
460 |
30 |
260 |
340 |
420 |
265 |
820 |
| 400 |
565 |
515 |
32 |
310 |
410 |
510 |
296 |
900 |
| 450 |
615 |
565 |
32 |
320 |
420 |
520 |
320 |
920 |
| 500 |
670 |
620 |
34 |
350 |
450 |
530 |
345 |
1010 |
| 600 |
780 |
725 |
36 |
400 |
565 |
640 |
414 |
1055 |
| 700 |
895 |
840 |
40 |
530 |
650 |
760 |
530.5 |
1070 |
| 800 |
1015 |
950 |
44 |
600 |
740 |
860 |
601.5 |
1130 |
| 900 |
1115 |
1050 |
46 |
668 |
820 |
950 |
664 |
1180 |
| 1000 |
1230 |
1160 |
50 |
728 |
900 |
1040 |
735 |
1240 |
| 1200 |
1455 |
1380 |
56 |
868 |
1070 |
1240 |
873 |
1250 |
| 0.6 |
1400 |
1630 |
1560 |
44 |
1000 |
1230 |
1430 |
957.5 |
1440 |
| 1600 |
1830 |
1760 |
48 |
1130 |
1400 |
1620 |
1097.5 |
1540 |
| 1800 |
2045 |
1970 |
50 |
1260 |
1550 |
1800 |
1212.5 |
1690 |
| 2000 |
2265 |
2180 |
54 |
1280 |
1700 |
1980 |
1347.5 |
1810 |
| 2200 |
2475 |
2390 |
60 |
1620 |
2040 |
2340 |
1660 |
2100 |
| 0.25 |
2400 |
2605 |
2540 |
38 |
1740 |
2070 |
2400 |
1687.5 |
2310 |
| 2600 |
2805 |
2740 |
40 |
1940 |
2270 |
2600 |
1887.5 |
2410 |
一、主要零件材料
| 部件名稱 |
閥體蝶板 |
閥 軸 |
閥體密封圈 |
蝶板密封圈 |
| 材料 Material |
OX7K41X |
灰鑄鐵 |
不銹鋼 |
黃銅? |
丁腈耐油橡膠 |
| DX7K41H |
碳素鋼 |
不銹鋼 |
合金鋼 |
不銹鋼 |
二、主要連接尺寸
| 主要連接尺寸 (mm) |
| B |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
H2 |
H3 |
Z-d |
n-d |
|
|
152 |
250 |
670 |
|
620 |
730 |
1300 |
8-22 |
|
|
|
250 |
250 |
670 |
|
620 |
730 |
1300 |
12-22 |
|
|
|
270 |
250 |
690 |
|
620 |
730 |
1300 |
12-22 |
|
|
100 |
290 |
250 |
690 |
320 |
620 |
730 |
1300 |
16-22 |
4-φ18 |
|
120 |
310 |
285 |
760 |
340 |
675 |
750 |
1300 |
16-26 |
4-φ22 |
|
134 |
330 |
285 |
760 |
370 |
675 |
750 |
1300 |
20-26 |
4-φ22 |
|
136 |
350 |
285 |
760 |
400 |
675 |
750 |
1300 |
20-26 |
4-φ26 |
|
158 |
390 |
285 |
760 |
460 |
675 |
750 |
1300 |
20-30 |
4-φ26 |
|
210 |
430 |
315 |
805 |
520 |
885 |
820 |
1300 |
24-30 |
4-φ26 |
|
220 |
470 |
315 |
805 |
580 |
885 |
820 |
1300 |
24-33 |
4-φ30 |
|
220 |
510 |
315 |
825 |
630 |
885 |
820 |
1300 |
28-33 |
4-φ30 |
| 130 |
280 |
550 |
355 |
885 |
690 |
925 |
890 |
1300 |
28-36 |
4-φ30 |
| 160 |
330 |
630 |
355 |
885 |
810 |
935 |
890 |
1500 |
32-39 |
4-φ33 |
| 180 |
370 |
710 |
405 |
920 |
920 |
1010 |
930 |
1500 |
36-36 |
4-φ36 |
| 220 |
420 |
790 |
405 |
920 |
1040 |
1010 |
970 |
1500 |
40-36 |
4-φ36 |
| 260 |
470 |
870 |
460 |
960 |
1140 |
1080 |
1460 |
1500 |
44-39 |
4-φ39 |
| 290 |
520 |
950 |
560 |
1030 |
1250 |
1080 |
1460 |
1500 |
48-42 |
4-φ39 |
| 300 |
530 |
1000 |
580 |
1150 |
1350 |
1230 |
1520 |
1700 |
52-42 |
4-φ39 |
| 690 |
1010 |
1100 |
580 |
1150 |
1420 |
1230 |
1520 |
1700 |
56-33 |
4-φ42 |
| 700 |
1110 |
1200 |
580 |
1150 |
1520 |
1230 |
1520 |
1700 |
60-33 |
4-φ42 |
