產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 國標閥門系列 > 氧氣截止閥
下一條：高溫高壓電站截止閥

上一條：截止閥

產品介紹

應用規范

1、設計制造 按GB12235-59
2、結構長度 按GB12221-89
3、法蘭尺寸按 JB/t89-94
4、閥門檢查和試驗按 GB13927

結構

1、產品所有零件均采經脫脂處理，嚴格禁油；
2、產品采用密封包裝，防止?jié)窨諝夂碗s質進入閥內；
3、其他技術規范按《鋼鐵企業氧氣管網的若干技術規定》。

主要零件材料

零件名稱 閥體/閥蓋 閥瓣 閥桿 閥桿螺母 填料 墊片
材料 CF8 F304 F304 QAL9-4 PTFE PTFE
銅合金 F304 F304 QAL9-4 PTFE PTFE

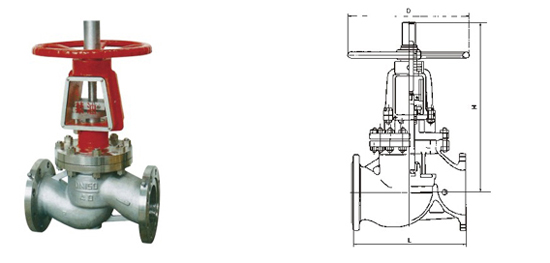

1.6MPa主要連接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
D mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

2.5MPa主要連接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
D mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

4.0MPa主要連接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
D mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234
