產品中心 PRODUCTS CENTER 您現在所在的位置:精嘉閥門集團 - 國標閥門系列 > NKJ61H型真空隔離截止閥
下一條:PZ941H型排渣閘閥

上一條:高溫高壓電站截止閥

產品介紹

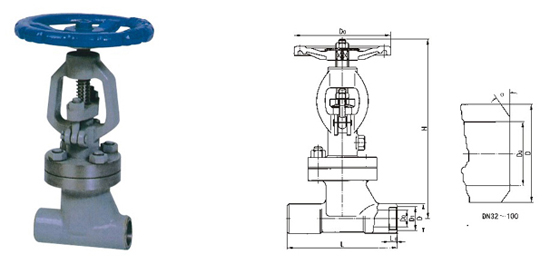

主要尺寸及重量

公稱壓力PN(MPa) 公稱通徑DN(mm) 主要外形尺寸及連接尺寸 重量
L H D D0 D1 L1 α W
≤4.0 10 130 245 36 11 18.4 10 37。30’ 120 6.5
15 130 245 36 16 22.5 10 37。30’ 120 7
20 150 265 44 21 28.5 11 37。30’ 160 7.8
25 160 270 48 26 34.5 12 37。30’ 200 8.5
32 180 285 48 34 - - 37。30’ 200 12
40 200 320 55 40 - - 37。30’ 240 15
50 230 365 64 48 - - 37。30’ 320 25
65 290 410 82 66 - - 37。30’ 300 39
80 310 430 95 78 - - 37。30’ 300 50
100 350 470 117 100 - - 37。30’ 350 64
125 400 500 143 126 - - 37。30’ 350 72
150 480 533 167 150 - - 37。30’ 400 84
≤6.4 10 130 245 36 10 18.4 10 37。30’ 120 6.5
15 130 245 36 15 22.5 10 37。30’ 120 7
20 150 265 44 20 28.5 11 37。30’ 160 7.8
25 160 270 48 25 34.5 12 37。30’ 200 8.5
32 180 280 48 33 - - 37。30’ 200 13
40 200 320 55 39 - - 37。30’ 240 17
50 230 365 64 48 - - 37。30’ 320 28
65 290 410 82 65 - - 37。30’ 320 41
80 310 430 95 76 - - 37。30’ 360 52
100 350 470 117 98 - - 37。30’ 400 68
125 480 500 143 123 - - 37。30’ 400 77
150 480 533 167 148 - - 37。30’ 500 89
≤10.0 10 130 245 36 10 18.4 10 37。30’ 120 7
15 130 245 36 14 22.5 10 37。30’ 120 7.6
20 150 265 44 20 28.5 11 37。30’ 160 8.7
25 160 270 48 25 34.5 12 37。30’ 200 10.5
32 180 285 48 32 - - 37。30’ 200 16
40 200 320 55 38 - - 37。30’ 240 22
50 230 355 64 48 - - 37。30’ 320 33
65 290 410 82 63 - - 37。30’ 320 47
80 310 430 95 74 - - 37。30’ 360 61
100 350 470 117 97 - - 37。30’ 400 73
125 400 500 143 123 - - 37。30’ 400 79
150 480 533 167 148 - - 37。30’ 500 94
